精度： ±0.15°(±30°)
非线性：＜1°
供电电压：3.8-15V
接口：RS-232 TTL
协议：兼容TCM2

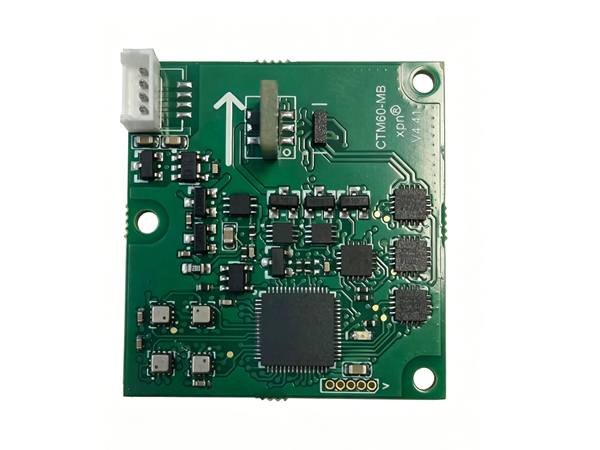

100%国产化、体积小、成本底
内置三轴磁场传感器和双轴倾角传感器。输出的指向是罗盘指北轴线在水平面的投影和地磁北线在地面投影的夹角。由于具有倾斜和俯仰角度补偿，在倾斜或者俯仰情况下，罗盘指向投影线变化小，罗盘指向受倾斜和俯仰影响小。
罗盘主要针对卫星通讯中的天线姿态设计，罗盘内的倾角输出具有温度漂移小，重复性好，正交干扰小等特点。在实际应用中，倾角精度能满足卫星通讯中C波段或者KU波段天线(直径2米以下天线)姿态测量的精度要求。
罗盘是检测磁场的传感器，对于外界干扰磁场和地球磁场，罗盘无法做到实时、准确的区分，在使用中为罗盘提供干扰磁场小的位置是保证罗盘精度的关键，同时，在使用中减少罗盘的线加速度和转动加速度是保证罗盘精度的另外一个关键。
1.产品型号表
型号 | 接口 | 输入电压 | 温度范围 |
CTCM2-MB | RS232 | 3.8-15V | -40℃—85℃ |
2.俯仰角和横滚角的主要指标
指标 | 最小 | 典型 | 最大 | 单位 |
测量范围 | 双轴±60 | º | ||
分辨率 | ±0.1 | º | ||
精度(0°) | <±0.1 | <±0.2 | º | |
精度(<±15°) | <±0.1 | <±0.2 | º | |
精度(<±30°) | <±0.15 | <±0.3 | º | |
精度(<±60°) | <±0.3 | <±0.5 | º | |
非线性 | 0.2 | <0.5 | <1 | % |
重复性 | ±0.2 | º | ||
温度漂移 | 0.004 | °/℃ |
3.方位指向的主要指标
指标 | 最小 | 典型 | 最大 | 单位 |
分辨率 | ±0.2 | º | ||
测量精度 | ±1 | ±1.5 | º | |
0.5 | °RMS | |||
精度（俯仰20 º） | 1 | 2 | 3 | º |
精度（俯仰30 º） | 1.5 | 2.5 | 3.5 | º |
非线性 | 0.5 | 0.8 | % | |
重复性 | ±0.4° | º | ||
温度漂移 | 0.015 | 0.03 | °/℃ |
4.其它指标
最小 | 正常 | 最大 | 单位 | |
工作电压 | 3.8 | 15 | V | |
工作电流 | 12 | mA | ||
工作温度 | -40 | +85 | ℃ | |
存储温度 | -55 | +125 | ℃ | |
最大干扰磁场 | 20 | Gauss | ||
磁场的测量范围 | 0.6 | 3 | Gauss | |
串口数据格式 | 19200，n，8，1 | BPS* | ||

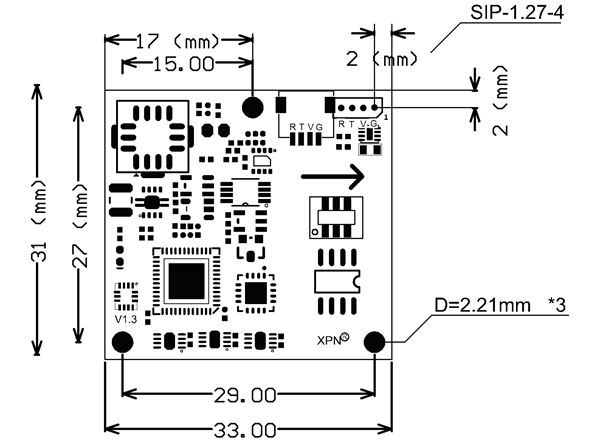

外形尺寸 | 33 *31*13 | mm | ||
