精度(PK-PK) ±0.07° @±30°量程
±0.1° @±60°量程
±0.15° @±75°量程
分辨率：±0.02°
供电范围：9-30V
全国产化

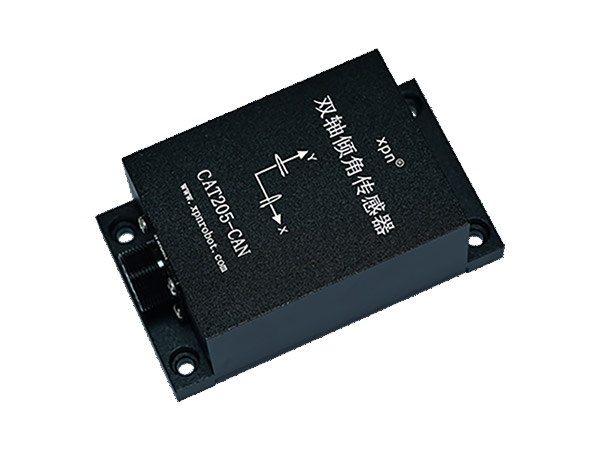

CAT205-CAN倾角传感器(下面简称“传感器”)国产化水平达到百分之百，采用高性能加速度传感器和高性能微处理器，通过对重力加速度信号的数字化处理降低测量信号的噪声，提高测量数据稳定性，确保测量实时性和精准度。产品电源接口和通信接口采用电磁兼容处理，保证产品的可靠性。
传感器在0.1度精度等级的倾角产品中属于中高端典型产品，适合大量程中高精度的测量需求。
1.电气参数
特性 | 条件 | 最小 | 典型 | 最大 | 单位 |
供电电压 | 9 | 30 | V | ||
工作电流 | 供电电压12V，无负载 | 10 | mA | ||
存储温度 | -55 | 125 | ℃ | ||
工作温度 | -40 | 85 | ℃ |
特性 | 条件 | 最小 | 典型 | 最大 | 单位 |
测量范围 | 90 | º | |||
精度（pk-pk） | 测量温度25℃、测量范围±30° | 0.07 | º | ||
测量温度25℃、测量范围±60° | 0.1 | º | |||
测量温度25℃、测量范围±75° | 0.15 | º | |||
误差标准差(STED) | 测量温度25℃、测量范围±30° | 0.02 | º | ||
测量温度25℃、测量范围±60° | 0.03 | º | |||
测量温度25℃、测量范围±80° | 0.04 | º | |||
分辨率 | 测量温度25℃ | 0.02 | º | ||
线性 | 测量温度25℃、测量范围±30° | 0.8 | % | ||
重复性 | 测量温度25℃ | 0.08 | º | ||
稳定性 | 测量温度25℃、时间间隔一周 | 0.1 | º | ||
热零点漂移 | 温度范围：-40℃～85℃ | 0.006 | º/℃ | ||
数据更新率 | 输出方式为连续输出 | 30 | Hz |
连接器 | 金属接头 | ||
防护等级 | 黑色铝制外壳（APCN） | IP55 | |
重量 | 黑色铝制外壳（APCN） | 358±10 | g |

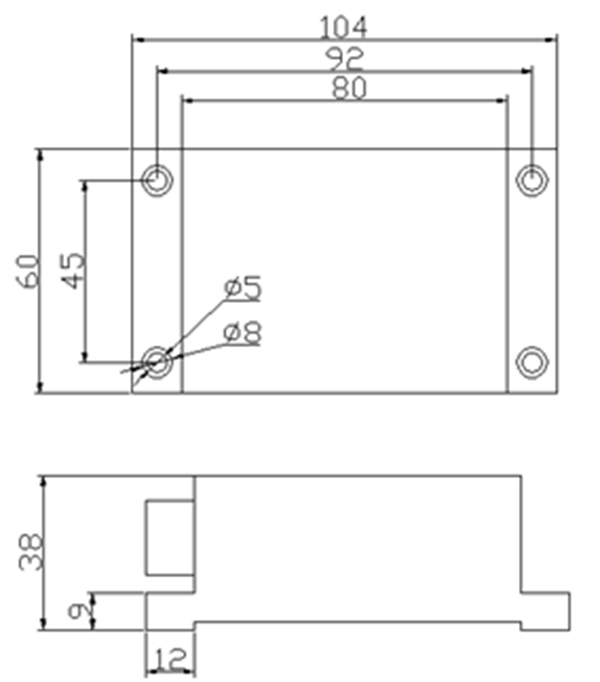

尺寸 | 黑色铝制外壳（APCN） | 长：104宽：60高：38 | mm |
